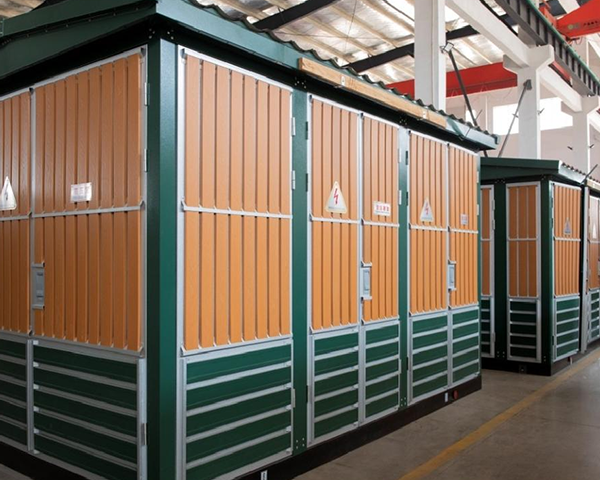

欧式新能源箱变系列

变压器高压柜低压柜户外成套设备

欧式新能源箱变系列

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

YB系列高/低压预装式变电站是由高压电力设备、配电变压器、低压电力设备、电能计量装置和功率因数补偿装置等部分组成一体的电力设备，作为供电、分配电力的设备，具有安装方便、操作简单等特点。

产品技术特点：
1、拥有国家4项发明专利，产品技术处于国内领先水平；
2、额定电压：12~24kV;
3、额定频率：50Hz;
4、变压器容量≤6300KVA;
5、最高海拔4500米；
6、外壳防护等级：IP54;
7、高压开关柜可采用环保气体、空气绝缘、SF6气体绝缘、固体绝缘等型式；
8、后台监控系统能实现对产品关健点(一次触头在线温度、绝缘件局放以及弧光)的在线监控；
9、作为光伏、风电等新能源发电系统的配电控制与保护设备；
10、正常使用年限：20年；

项目名称	单位	高压电器	变压器	低压电器
额定电压	kV	6;12	6/0.4;10/0.4	0.4
额定容量	kVA		1200~1250
额定容量	kVA		Ⅱ 50~400
额定电流	A	630,800,1250		200~2000
额定开断电流	A	负荷开关630A		15~63
额定开断电流	kA	组合电器取决于熔断器		15~63
额定短时耐受电流	kA	20 kA	200~400kVA	15×1
额定短时耐受电流	kA	25 kA	>400kVA	30×1
额定峰值耐受电流	kA	31.5;50	200~400kVA >400kVA	30 60
额定关合电流	kA	31.5:50
工频耐受电压	kV	相对地及相间42	油浸式35	≤300V;2
工频耐受电压	kV	隔南断口48	干式35	>300V;2.5
雷电冲击耐压(峰值)	kV	相对地及相间75	75
雷电冲击耐压(峰值)	kV	隔离断口85	75
箱体防护等级		IP3X	IP2X	IP30
噪声水平	dB		油浸式<55
噪声水平	dB		干式<65
