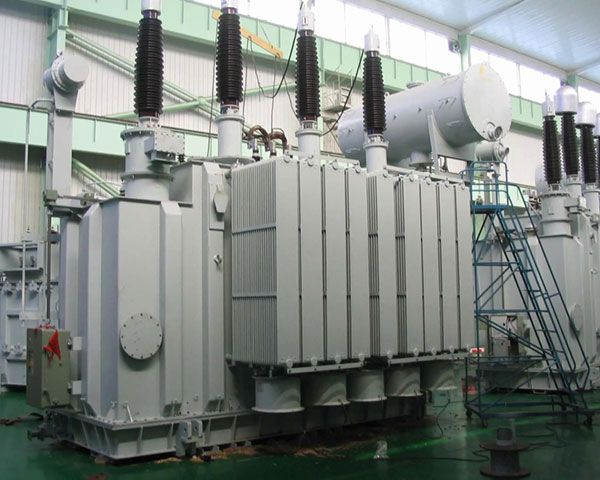

110kV级油浸式电力变压器

技术规范:
执行标准:IEC、GB、ANSI/IEEE、NEMA
容量:6300kVA~180000 kVA
一次侧额定电压:110kV~121kVA
二次侧额定电压:6.3kV~38.5kVA
分接档位数:5~17
频率:50/60Hz
相数:三相
联结组别:Yd11/YNd11等
阻抗:10%~14%
咨询热线:+86-570-4982909 销售热线:+86-570-4982880
产品概述
性能特点
技术参数
110kV级油浸式电力变压器铁心采用优质取向硅钢片多级阶梯叠积而成,表面涂固化漆。具有低损耗、低噪声等特点。线圈采用内外撑条结构,线圈与铁芯之间、线圈之间采用高强度硬纸筒结构,从而有效保证抗短路冲击能力。油箱聖采用一次成型折弯瓦楞结构,增加机械强度,外形美观大方。器身与油箱之间采用全方位定位结构,保证运输及运行稳定性。
低损耗:符合GB20052-2020《电力变压器能效限定值及能效等级》标准中的能效要求;
低噪音:自冷噪声水平将达到60dB以下;
低局放:局放量控制在100pc以下;
抗短路能力强:线圈内部采用高质量绝缘骨架支撑,油箱侧壁采用激光切割一次成型;
外形美观:全抛磨除锈,粉末电喷涂漆可达到家电喷漆效果;
不渗漏:密封法兰均采用沟槽结构,放油阀采用铜质阀门,散热器采用真空蝶阀,保证密封性能。

额定容量

KVA

1级

2级

3级



短路阻抗

%

空载损耗

W

负载损耗
W

空载损耗

W

负载损耗

W

空载损耗

W

负载损耗

W


6300

4.1

32

4.8

38

5.9

33



10.5

8000

4.9

38

5.8

38

7.1

40

10000

5.8

45

6.8

45

8.4

48

12500

6.8

53

8.1

53

9.9

56

16000

8.3

65.7

9.8

65.7

12.0

69

20000

9.7

79

11.4

79

14.1

84

25000

11.4

94

13.5

94

16.6

99

31500

13.5

111

16.0

111

19.7

117

40000

16.2

133

19.1

133

23.5

141

50000

19.4

158

22.9

158

28.2

166

63000

22.9

187

27.0

187

33.3

198

75000

26.0

212

30.7

212

37.8

224

12~14

90000

29.9

245

35.4

245

43.5

258

120000

37.3

303

44.4

303

54.2

320

150000

44.1

359

52.1

359

64.1

379

180000

49.5

411

58.5

411

72.0

434

注:表中数据仅供参考,公司保留数据变动的权力,并接受特殊订货。
