华式新能源专用箱变系列

适用领域：住宅小区、高业中心、厂矿企业、机场、车站、学校等。

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

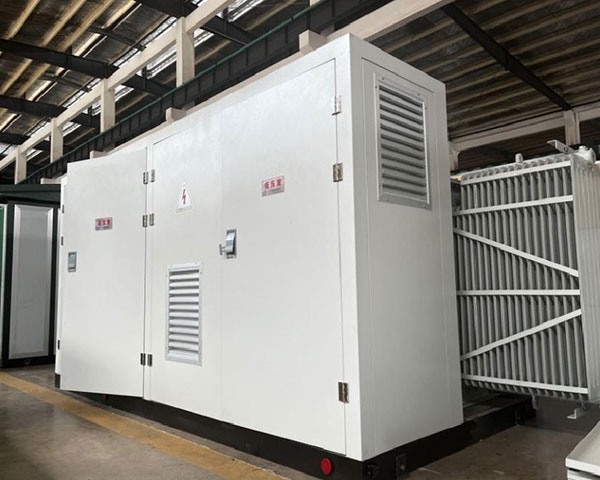

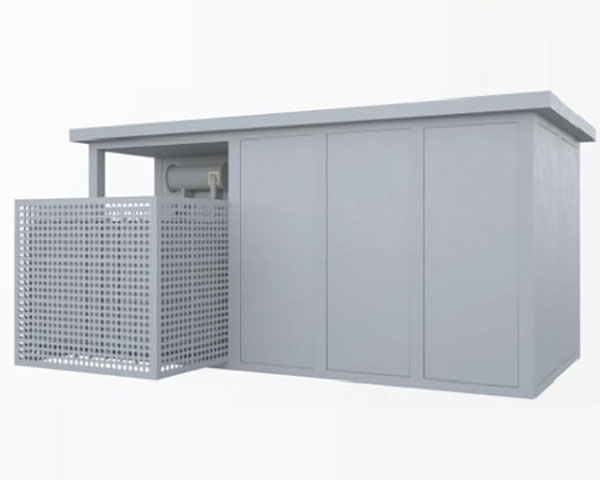

智能型光伏/风力发电专用变电站是一种集高压开关设备、变压器器身、保护熔断器集中放在油箱中,与低压开关柜及相应辅助配套设备于一体的电力设备，产品具有损耗低、户外耐候性强等优点,是光伏(风电)发电系统的理想配套设备。

产品技术特点:
1、额定电压:12~40.5kV;
2、变压器最大额定容量:5000KVA;
3、额定频率:50Hz;
4、防护等级:IP54;
5、低压总开关采用光伏(风电) 专用型断路器,满足温升要求;
6、产品结构采用2项发明专利技术;
7、后台监控系统能实现对关健点(一次触头温度、绝缘件局放以及弧光)的在线监控,智能化水平高;
8、正常使用年限:20年;

电压	系统电压	35KV、36.75kV、38.5kV
	高压侧最高工作电压	40.5kv
	低压侧最高工作电压	0.27kV,0.3kV.0.315k 0.4kV.0.5kV、0.69kV
额定频率		50Hz
额定绝缘水平	高压开关工频耐压	95kv
	变压器本体工频耐压	85kV
	冲击峰值耐压	200kV
	变压器低压侧工频耐压	5kV
相数		三相
防护等级	油箱	IP68
	高低压室	IP54
	高压室门打开后	P3X
