预制舱系列

变压器高压柜低压柜户外成套设备

预制舱系列

适用领域：发电厂(站)、变电所(配电站)及工业等领域

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

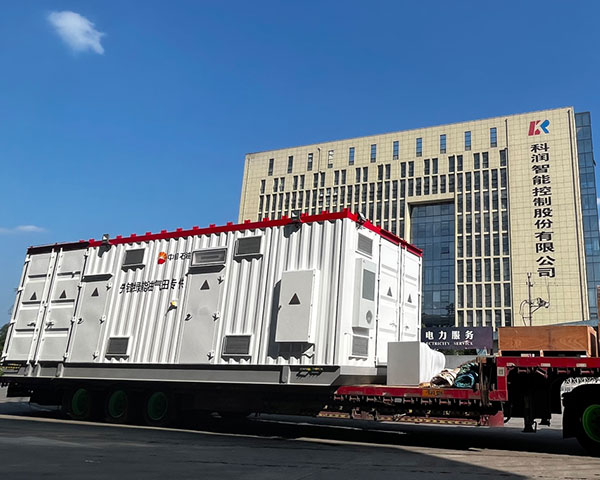

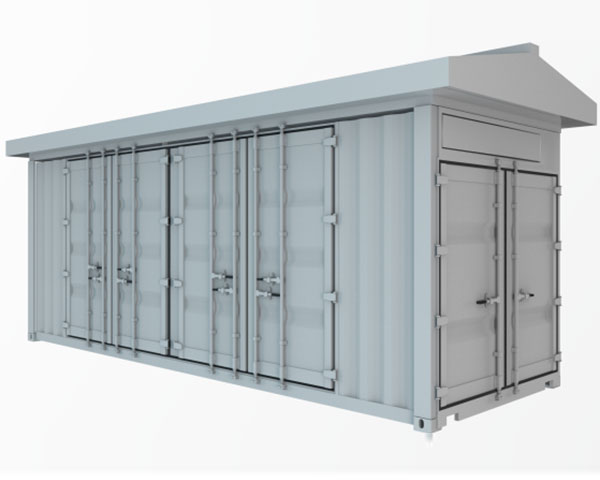

预制舱式变电站是由预制舱体、二次设备屏柜(或机架)、高压柜、舱体辅助设施等组成，在工厂内完成制作、组装、配线、调试等工作，并作为一个整体运输至工程现场，就位于安装基础上。预制舱及其内部的设备实现整套设备由厂家集成，实现工厂化加工，减少现场二次接线，减少设计、施工、调试、工作量，简化检修维护工作，缩短建设周期，有效支撑了电网快速建设。具有标准化、模块化、预制化的技术特点。

产品技术特点
1、电压等级:3.6kV~40.5kV;
2、变压器最大容量:6300kVA;
3、额定频率:50Hz;
4、防护等级:IP55;
5、结构类型:冷板焊接式、集装箱式;
6、适用于:新能源发电系统、户外配电系统等工程的变配电:；
7、外壳材质工艺:冷板喷漆、集装箱外壳、敷铝锌板防腐木条等；

电压	系统电压	35kv、36.75kV、38.5kV
	高压侧最高工作电压	40.5kV
	低压侧最高工作电压	0.27kv、0.3kV、0.315kV、 0.4kV、0.5kV、0.69kV
额定频率		50Hz
颜定绝缘水平	高压开关工频耐压	95kV
	变压器本体工频耐压	85kV
	中击峰值耐压	200kV
	变压器低压侧工频耐压	5kV
相数		三相Three phase
防护等级	油箱	IP68
	高低压至	lp55
	高压室门打开后	IP3X
